Program bel kuis dengan ketentuan sebagai berikut:
•Bel terdiri dari 3 group
•Jika pemain 1 telah menekan bel, maka pemain 2 dan 3 tidak bisa menekan bel begitu juga sebaliknya ( interlock)
•Buzzer menyala dengan irama: beep- (jeda 1 detik) - beep – (jeda 0,02 detik) pulse
•Buzzer akan terus berirama selama 5 detik lalu reset akan secara otomatis bekerja. timer
•Buatlah Tabel Pengalamatan dan diagram laddernya.

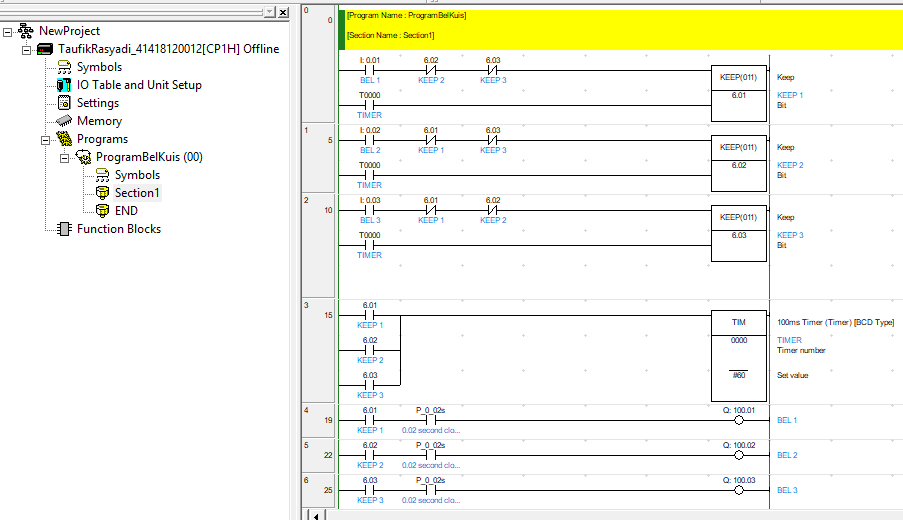

Berikut adalah Gambar Pemrogramannya :
Berikut adalah video hasil simulasinya :
