Simulasi Lampu Merah dengan CX Programer dan CX Designer

•Masing-masing arah dilengkapi dengan tiga lampu: merah hijau kuning

•Lampu utara menyala bersamaan dengan lampu selatan

•Lampu timur menyala bersamaan dengan lampu barat

Prinsip kerja yang diinginkan

•Setiap siklus diawali dengan semua lampu merah menyala selama 7 detik (untuk menjamin di perempatan tidak ada kendaraan yang berjalan).

•Siklus utara-selatan jalan

–Lampu merah timur-barat menyala

–Lampu merah utara-selatan  menyala selama 7 detik

–Lampu hijau utara-selatan menyala selama 50 detik

–Lampu kuning utara-selatan menyala  3 detik

•Siklus timur-barat jalan

–Lampu merah utara-selatan menyala

–Lampu merah timur-barat  menyala selama 7 detik

–Lampu hijautimur-barat  menyala selama 50 detik

–Lampu kuning timur-barat  menyala  3 detik

Video Simulasi :

Simulasi Conveyor 2 dengan CX Programer dan CX Designer

Spesifikasi Sistem

Conveyor Belt (ban berjalan) digunakan untuk memindahkan barang dari satu tempat ke tempat lain, misalnya di bandara dan di pabrik-pabrik. Dalam aplikasi ini PLC digunakan men-START dan STOP motor pengerak belt konveyor yang digunakan untuk memindahkan pelat tembaga (Cooper plate) dari Gudang-A ke Gudang-B. Conveyor ini memiliki tiga buah motor listrik dan 3 buah sensor pendeteksi pelat.

Prinsip kerjanya adalah sebagai berikut:

ØMotor-3 selalu berputar memindahkan benda (Pelat Tembaga) dari ruang penyimpan ke Conveyor-2.

ØJika sensor-3 mendeteksi adanya benda maka motor-2 diaktifkan untuk menggerakkan Conveyor-2.

ØJika sensor-2 mendeteksi adanya plat maka  Conveyor-1 diaktifkan, lima detik kemudian Conveyor-2 dimatikan.

ØJika sensor-1 mendeteksi adanya benda maka Conveyor-1 dimatikan.

ØMotor-3 dimatikan menggunakan tombol Power (NC) dibuka.

Video Simulasi :

Simulasi Conveyer 1 dengan CX Programer dan CX Designer

Prinsip kerja yang diinginkan adalah sebagai berikut:

Ø Saat start ditekan, buzzer akan menyala selama 5 kali.

Ø Setelah buzzer menyala 5 kali, konveyor 1 bekerja.

Ø Jika sensor pada konveyor 1 mendeteksi terdapat 5 barang yang  lewat, konveyor 1 akan mati dan konveyor 2 akan hidup.

Ø Jika sensor pada konveyor 2 mendeteksi terdapat 5 barang yang  lewat, konveyor 2 akan mati dan konveyor 1 akan kembali menyala.

Ø Jika tombol stop ditekan, konveyor 1 harus mati dahulu, baru  kemudian konveyor 2 agar tidak ada barang yang tertinggal di konveyor

Ø Jika emergency ditekan, maka konveyor akan langsung mati keseluruhan

Video Simulasi :

Simulasi Program Garasi Otomatis dengan CX Designer dan CX Programer

Prinsip kerjanya adalah sebagai berikut:

A. Mobil datang mendekat ke garasi

1.    Sensor-1 mendeteksi mobil yang dikenal, pintu bergerak  membuka sampai limit switch-1 on, atau sensor-2 berubah dari HIGH menjadi LOW.

2.    Selama Mobil bergerak masuk melewati pintu garasi maka sensor-2 menjadi HIGH, setelah badan mobil masuk seluruhnya ke garasi maka sensor-2 berubah menjadi LOW,

3.    Setelah sensor-2 LOW atau limit switch-1 ON, maka pintu bergerak menutup sampai limit switch-2 on.

B. Mobil mau keluar garasi

1.    Sensor-3 mendeteksi mesin mobil hidup, maka pintu bergerak membuka sampai limit siwtch-1 on, atau sensor-2 berubah dari HIGH menjadi LOW.

2.    Mobil bergerak keluar melewati pintu garasi maka sensor-2 statusnya menjadi HIGH, setelah badan mobil seluruhnya  berada diluar garasi  maka sensor-2 berubah menjadi LOW.

3.    Setelah sensor-2 LOW atau limit switch-1 on, maka pintu bergerak menutup sampai limit switc-2 on.

Video Simulasi :

https://drive.google.com/file/d/1qm5etNETqzsAfH_Yc9vUhz5qP42nY49L/view?usp=sharing

Karena tidak bisa upload di Blogspot, Video saya share di Gdrive. Terima Kasih

Simulasi Mesin pencuci mobil otomatis dengan menggunakan CX Programer dan CX Designer

Prinsip kerjanya adalah sebagai berikut:

1.Jika tombol start ditekan maka:

2.Spray Valve akan membuka,

3.Motor Conveyor aktif menggerakkan mobil masuk ke mesin,

4.Setelah mobil masuk ke mesin (sensor mendeteksi adanya mobil), Brush Motor aktif

5.Brush motor berhenti jika mobil sudah keluar dari mesin (sensor tidak  mendeteksi adanya mobil).

6.Jika tombol stop ditekan, maka motor Conveyor berhenti bekerja

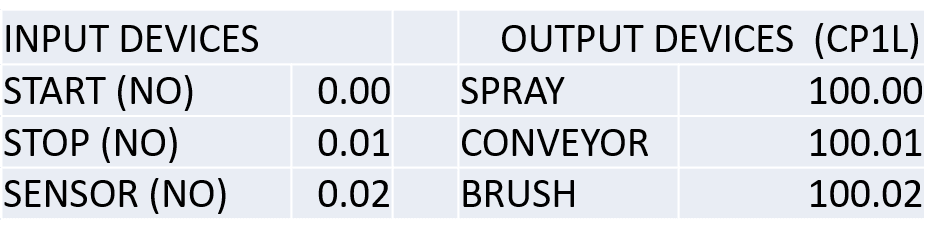

Tabel Pengalamatan :

Ladder Diagram :

Video Simulasi :

Simulasi Crane dengan Menggunakan CX Programer dan CX Designer

Salah satu fitur yang dimiliki oleh paket software CX One adalah software CX Designer. Kita dapat memrogram layar HMI Omron menggunakan software ini. CX Designer dapat digunakan sebagai simulator yang dikombinasikan dengan CX Programmer untuk menguji kerja program PLC sebelum ditransfer ke dalam PLC.

Buatlah tutorial video Simulasi program Safety Crane dengan ketentuan sebagai berikut:

1.Jika tombol Open ditekan maka Crane siap dioperasikan,lampu HIJAU menyala

2.Jika tombol Lock ditekan maka Crane berhenti bekerja dan diam di tempat, Lampu indikator MERAH menyala. Tombol Lock bisa direset menggunakan tombol OPEN.

3.Jika tombol Emergency ditekan maka Crane berhenti bekerja dan diam di tempat, lampu indikator MERAH menyala. Tombol Emergency  bisa direset menggunakan tombol OPEN.

4.Jika sensor berat OVERLOAD maka lampu indikator MERAH berkedip ,  CRANE berhenti. OVERLOAD direset menggunakan tombol OPEN. Catat: ketika terjadi beban lebih, maka tombol OL akan ON terus kecuali bebannya sudah dikurangi. Jadi meskipun sudah di-reset, asalkan beban belum dikurangi maka tombol OL tetap ON dan CRANE tidak bisa dioperasikan.

5.Tombol Operasi Maju-Mundur, Kiri-Kanan, dan  Naik turun masingmasing saling mengunci hanya bias beroperasi salah satu.

Tabel Pengalamatan :

Ladder Diagram :

Video Simulasi :

TERIMA KASIH

Simulasi program penyalaan 8 lampu berjalan dengan CX Designer dan CX Programer

Ketentuan :

1.Lampu terdiri dari 8 lampu.

2.Lampu menyala bergantian mulai dari lampu nomor 1 hingga nomor 8 dan kembali ke nomor 1.

3.Setiap lampu menyala selama 20 ms

4.Buatlah table pengalamatan dan diagram ladder

5.Gambar diatas adalah Ilustrasi Lampu Indikator Penyempitan Jalan

Tabel Pengalamatan:

Ladder Diagram :

Video Simulasi :
